Schaltungsentwicklung & Platinenlayout

Professionelle Leiterplatten-Entwicklung

Jedes Elektronik Layout beginnt mit der Schaltungsentwicklung und dem Platinendesign. Gerne unterstützen wir Sie dabei.

Schaltungsentwicklung & Platinenlayout

Professionelle Leiterplatten-Entwicklung

Sie stehen noch am Anfang Ihres Elektronik-Layouts und benötigen kompetente Unterstützung bei der Entwicklung eines Schaltplans und Platinen-Designs? Dann sind wir gerne für Sie da.

Vom Schaltplan zum Leiterplatten-Layout

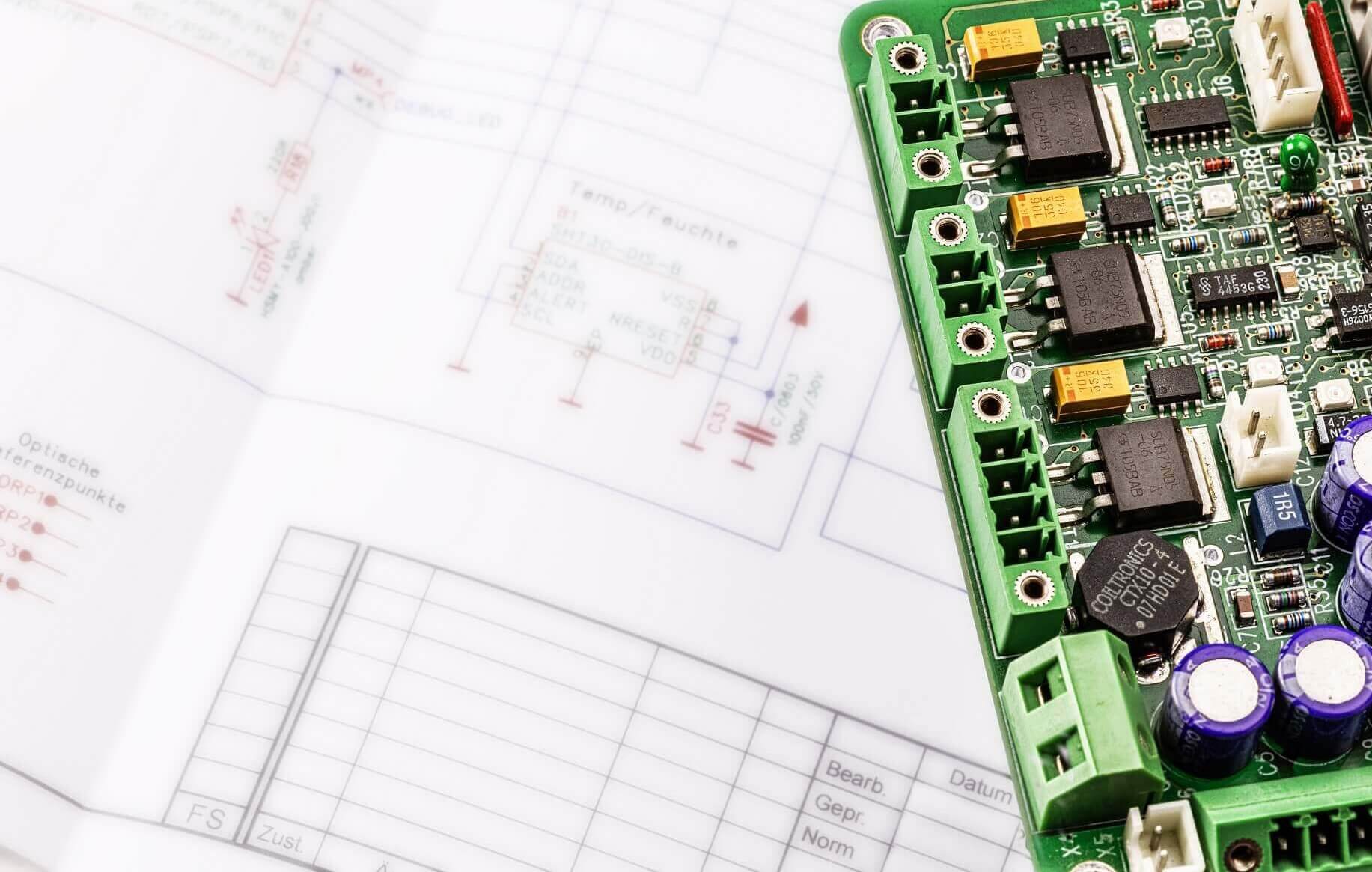

Layout und Schaltplan einer Platine

Schaltungsentwicklung

Wir sind erfahren in der Schaltungsentwicklung für eine Vielzahl von branchenübergreifenden Anwendungen. Unsere Ingenieure arbeiten mit modernster CAD-Software und legen dabei großen Wert auf die Bauteilauswahl und Schaltungsoptimierung, um maximale Leistungs- und Kosteneffizienz zu gewährleisten.

Elektronikentwicklung Dienstleistung

Platinenlayout

Die Anforderungen an ein marktfähiges Leiterplattenlayout sind hoch. Wir sind spezialisiert auf die Entwicklung fertigungsgerechter Leiterplatten, welche folgende Aspekte abdecken:

Individuelle Schnittstellen für individuelle Anforderungen

Mit der zunehmenden Vernetzung werden Schnittstellen immer wichtiger. Im Rahmen der Schaltungsentwicklung implementieren wir die von Ihnen gewünschten Interfaces, darunter z.B.:

FPGA-Design für komplexe Anwendungen

Unsere PCB-Designer verfügen über langjährige Expertise bei der Erstellung und Implementierung komplexer FPGA-Designs.

Die leistungsfähigen FPGAs (Field Programmable Gate Array) dienen insbesondere zur schnellen digitalen Signalverarbeitung auf kleinstem Raum und finden Anwendung in Bereichen wie Bildverarbeitung, Audio- und Video-Streaming sowie industrieller Automatisierung (z.B. IIOT).
FPGA Platine von HEINEN Elektronik

Vorteile unseres Platinenlayout-Services

Individuell

Wir bieten maßgeschneiderte Lösungen, welche auf Ihre Anforderungen zugeschnitten sind. In enger Zusammenarbeit stellen wir sicher, dass die Schaltung Ihre Erwartungen erfüllt.

Flexibel

Im Laufe des Projekts ändern sich Ihre Anforderungen? Kein Problem. Unsere Platinen-Designer arbeiten flexibel und können schnell auf Änderungen und Anpassungen reagieren.

Professionell

Wir arbeiten mit professionellen Tools wie Cadence OrCAD Capture und legen großen Wert auf eine sorgfältige Qualitätskontrolle, um eine langlebige Platine zu gewährleisten.

FAQ zur Leiterplatten-Entwicklung

Häufige Fragen rund um das Elektronik Layout

Ein Platinenlayout ist das Design einer elektronischen Schaltung auf einer Leiterplatte. Es bestimmt die Anordnung der Bauteile und die Verbindungen zwischen ihnen. Ein gut gestaltetes Leiterplattenlayout gewährleistet eine effiziente Funktion der Schaltung und eine hohe Leistungsfähigkeit.

„Platine entflechten“ bezieht sich auf den Prozess der Optimierung des Platinenlayouts, um Überschneidungen oder Kreuzungen von Leiterbahnen zu vermeiden. Dies ist wichtig, um Interferenzen zu minimieren und die Leistung der Schaltung zu maximieren.

Die Schaltung bezieht sich auf das Design der elektronischen Komponenten und ihre Verbindungen, um eine bestimmte Funktion zu erfüllen. Das Platinenlayout hingegen ist die physische Darstellung dieser Schaltung auf einer Leiterplatte, einschließlich der Anordnung der Komponenten und der Leiterbahnen.

Die Entwicklung einer Leiterplatte beginnt mit der Definition der elektronischen Funktionen und der Erstellung eines Schaltplans. Anschließend wird mithilfe von CAD-Systemen ein Platinenlayout erstellt, welches die Position der Komponenten und die Verbindungen zwischen ihnen festlegt. Nach der Simulation und Optimierung wird die Leiterplatte produziert und getestet, bevor sie in das Endprodukt eingebaut wird.
