Projektbeispiel:
Hard- und Software für MEdienBuddy®
Entwicklung von 6 Platinen + Sensor-Bedienfeld
Projektstart: Oktober 2022
Leistungsüberblick
Umfang des Kundenprojekts
Die Hohenloher Schuleinrichtungen GmbH & Co. KG bietet innovative Lösungen für Bildungseinrichtungen weltweit an. Mit ihrem neuen Produkt, dem medienBuddy®, gelingt eine moderne, mobile Einheit zur Medienversorgung, die flexibel Strom und Brenngas in Klassenräumen bereitstellt. Der medienBuddy wurde mit dem German Innovation Award 2024 ausgezeichnet.
Für das Projekt haben wir sechs verschiedene Platinen entwickelt und gefertigt. Unsere Aufgaben umfassten die Entwicklung der Elektronik, die mechanische Integration der Einheiten, die Teil-Montage, Programmierung und Prüfung der Geräte. Zudem bieten wir eine Schulung zur Inbetriebnahme, Service-Wartung und Fehlersuche vor Ort für die Hohenloher-Mitarbeitenden an, um einen reibungslosen Einsatz sicherzustellen.
Zum Sicherheitskonzept zählen nicht nur die eindeutige Bedienoberfläche mit zentralem Not-Aus-Zugriff, sondern auch die RFID-Freigabe durch Lehrkräfte und die zentrale Rollenfeststellung.
Weitere Infos finden Sie hier: www.hohenloher.de/de/produkte/medienbuddy/
Entwicklung
- Schaltungsentwicklung
- Platinen Layout
- Firmware Entwicklung
- Software Entwicklung
- EMV-gerechtes Design
Service
- Materialbeschaffung
- Zur Verfügungstellung von 3D-Daten
- Technische Beratung
- Kunden-Schulung zu Service & Inbetriebnahme
Technische Umsetzung
Elektronik im MEDIENBUDDY®
Für das mobile Gerät entwickelten wir sechs Platinen, die in verschiedener Anzahl insgesamt elfmal im Gerät verbaut sind:

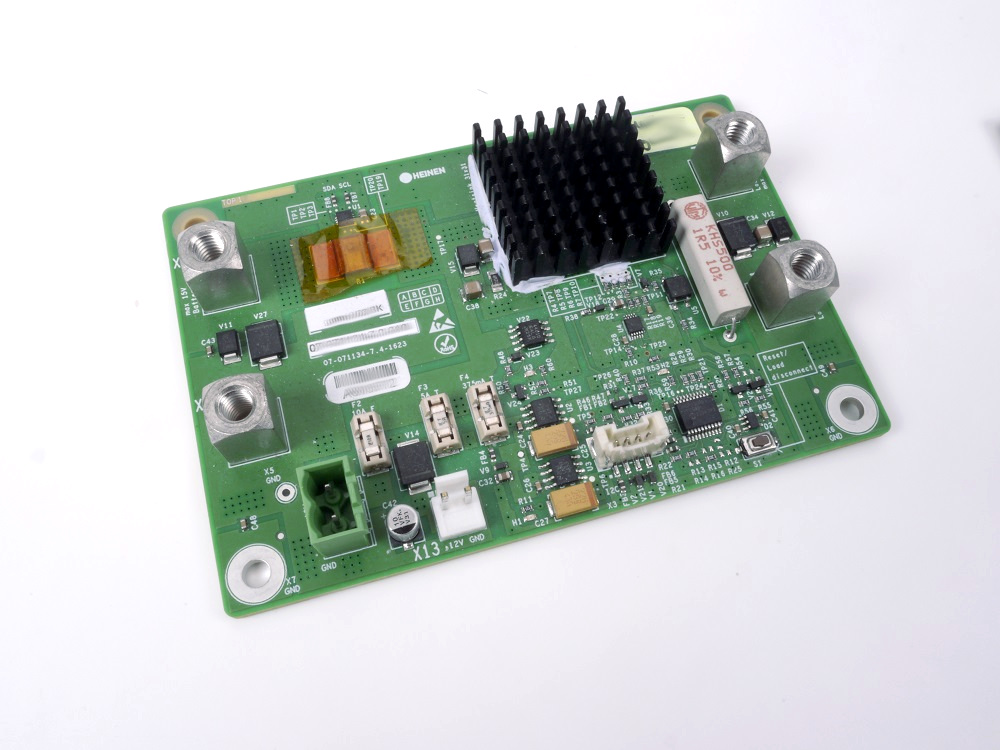

- Powerplatine: Speist Strom aus Akku und lädt diesen auch auf; Schalten von 100A-Laststrom

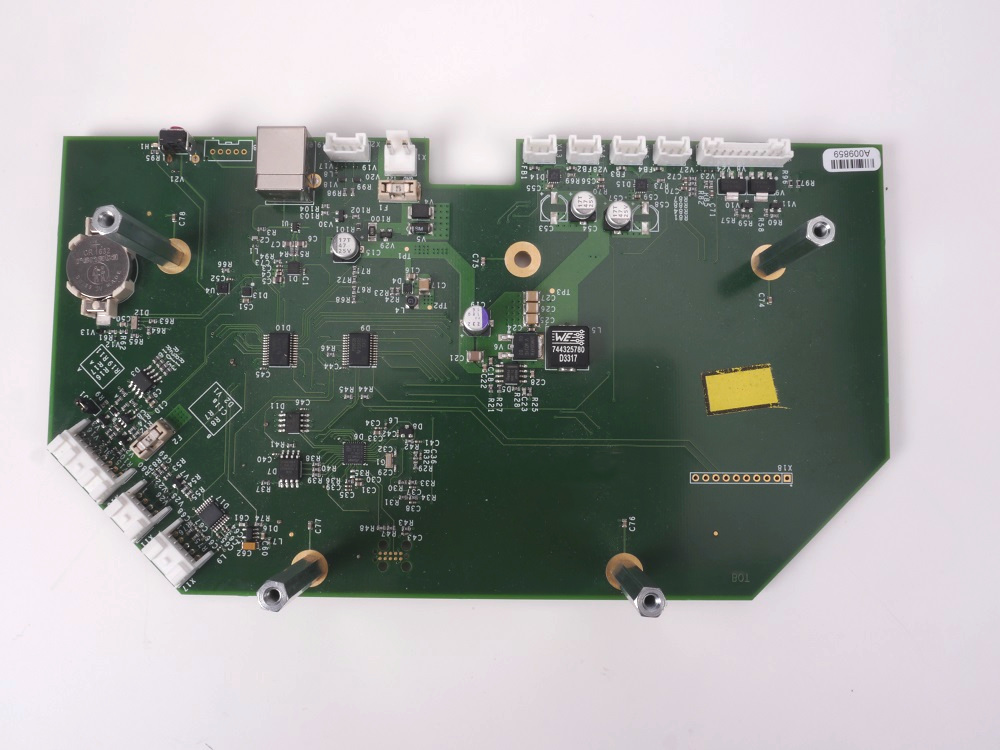

- Rumpfplatine: Mikrocontroller-basiert, steuert das gesamte Gerät, z.B. Messung der Restgasmenge über Wägezelle, Kontrolle der Bremsen der vier Räder über Servomotor.

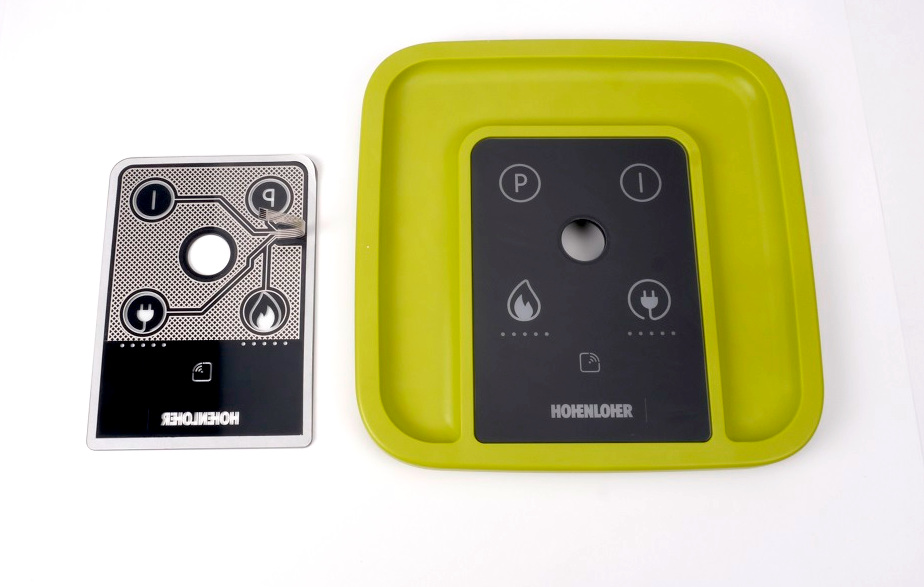

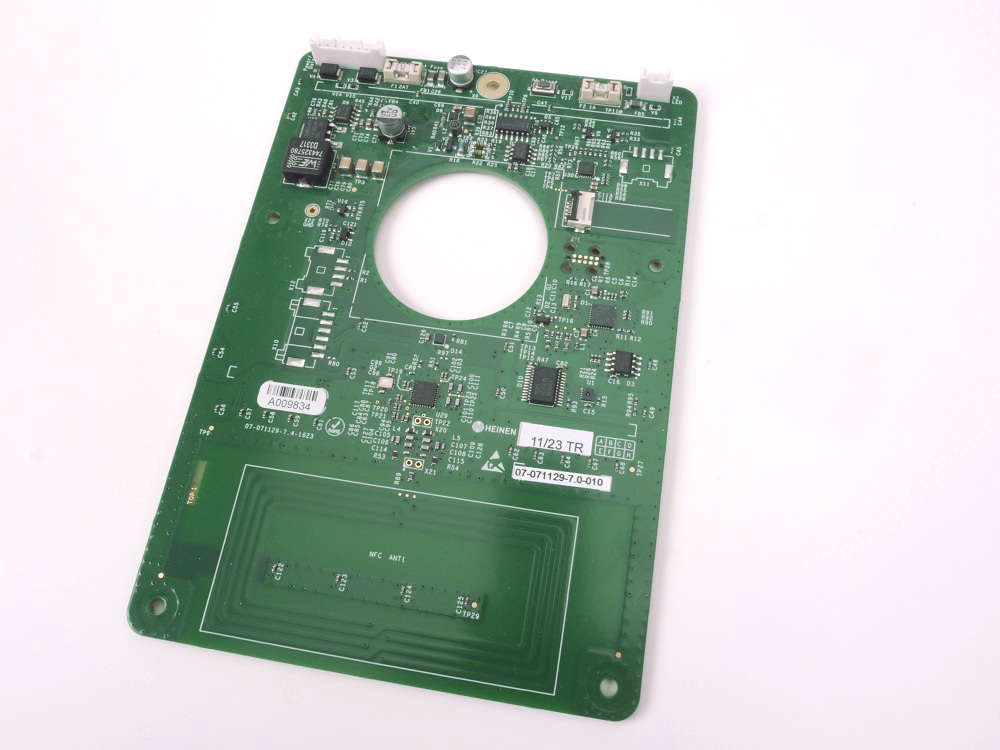

- Kopfplatine: Mit Sensorfolie zur Bedienung des Geräts verbunden; Freigabe über RFID-Chip; Bedien-Symbole werden von RGB-LEDs beleuchtet.

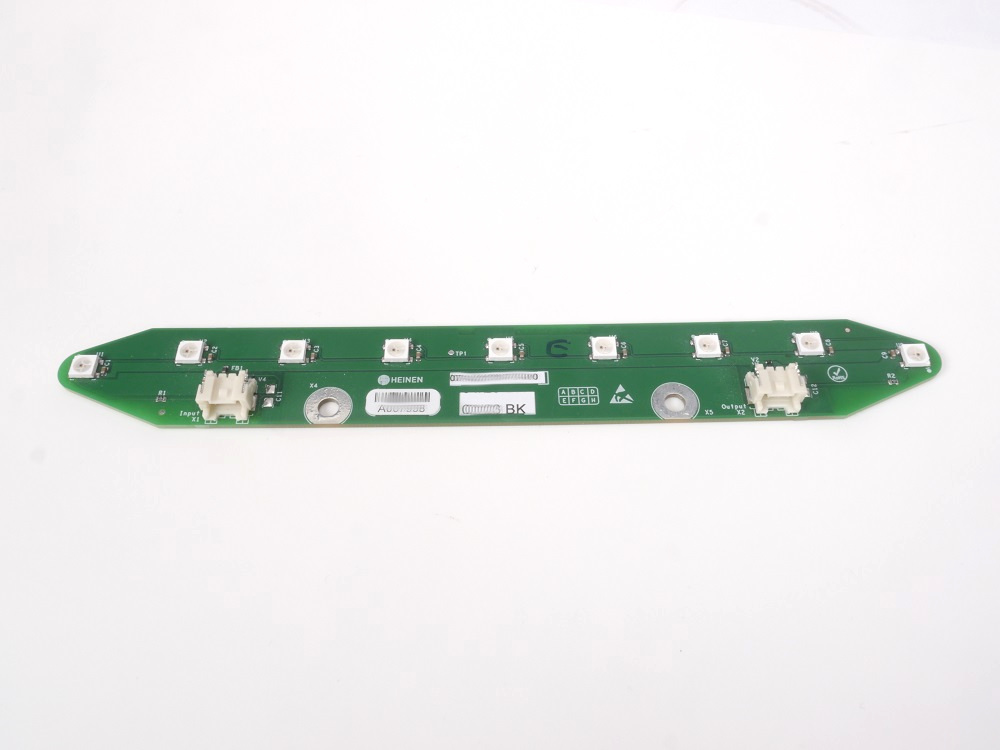

- LED-Platine: Vier LED-Platinen sind umlaufend um den Kopf platziert und visualisieren den aktuellen Gerätestatus; jede der 36 LEDs kann individuell über serielle Informationen angesteuert werden.

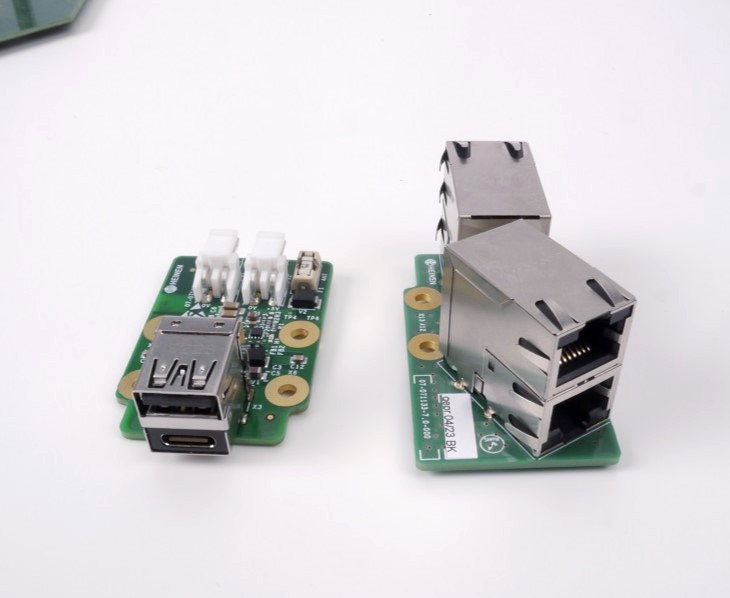

- LAN-Platine: Ethernet-Zugang über RJ45-Schnittstelle.
- USB-Platine: USB-A und USB-C zum Laden externer Geräte (z.B. Arbeitslaptop).
Features
Technische Details
Benutzeroberfläche
- Kapazitive Tasten
- LED-Beleuchtung
- Taster
Hardware
- Mikrocontroller
- Analoge Messwerttechnik
- RTC
- Flashmemory
Sensoren
- Temperatur
- Luftfeuchtigkeit
- Beschleunigung
- Dehnungsmessstreifen von Wägezelle
- Spannung / Strom
Software
- Embedded Software
- RTOS
- PC Software: Windows
