Präzise PCB-Bestückung für Klein- und Mittelserien

PCB-Bestücker gesucht? Mit THT-, SMD- und BGA-Bestückung bringen wir Ihre elektronische Schaltung zuverlässig auf die Leiterplatte.

LeiterplattenBestückung

Präzise PCB-Bestückung für Klein- und Mittelserien

Als erfahrener PCB-Bestücker fertigt HEINEN Elektronik Leiterplatten für kleine und mittlere Serien. Von traditioneller THT- über höchstpräzise SMD-Bestückung bis hin zur komplexen BGA-Bestückung unterstützen wir Sie dabei, Ihre elektronische Schaltung zuverlässig auf die Leiterplatte zu bringen.

Unsere Leistungen auf einen Blick

Unsere Leiterplattenbestückung richtet sich an Industrieunternehmen mit kundenspezifischen Elektroniklösungen, z.B. für Mess- und Regeltechnik oder Maschinen- und Anlagenbau. Im Mittelpunkt stehen kleine und mittlere Serien, eine enge technische Abstimmung und sorgfältig geplante Fertigungsabläufe. Projektbezogene Sicht- und Funktionsprüfungen stellen sicher, dass jede bestückte Leiterplatte die Qualitätsanforderungen erfüllt.

Losgrößen

Losgrößen ab 10 Stück | bis ca. 500 Stück | abhängig von Abmessungen und Komplexität

Prototypen

Im Rahmen von Entwicklungsprojekten oder bei geplanter Serienfertigung

Material

Materialbeschaffung oder Beistellung nach Kundenwunsch

Unsere Bestückungsverfahren für Ihre Leiterplatten

Je nach Bauteilen und technischen Anforderungen setzen wir auf SMD-, THT- oder BGA-Bestückung. Auch als Mischbestückung lassen sich die Verfahren kombinieren und passgenau auf Ihre Baugruppe und Seriengröße abstimmen.

SMD-Bestückung

Kleine Bauteile | Hohe Packungsdichte | Präzise Serienfertigung

Mehr zum SMD-Verfahren

THT-Bestückung

Große Bauteile | Hohe Widerstandsfähigkeit | Robuste Verbindungen

Mehr zum THT-Verfahren

BGA-Bestückung

Komplexe Baugruppen | Effiziente Platznutzung | Verdeckte Lötstellen

Mehr zum BGA-Verfahren

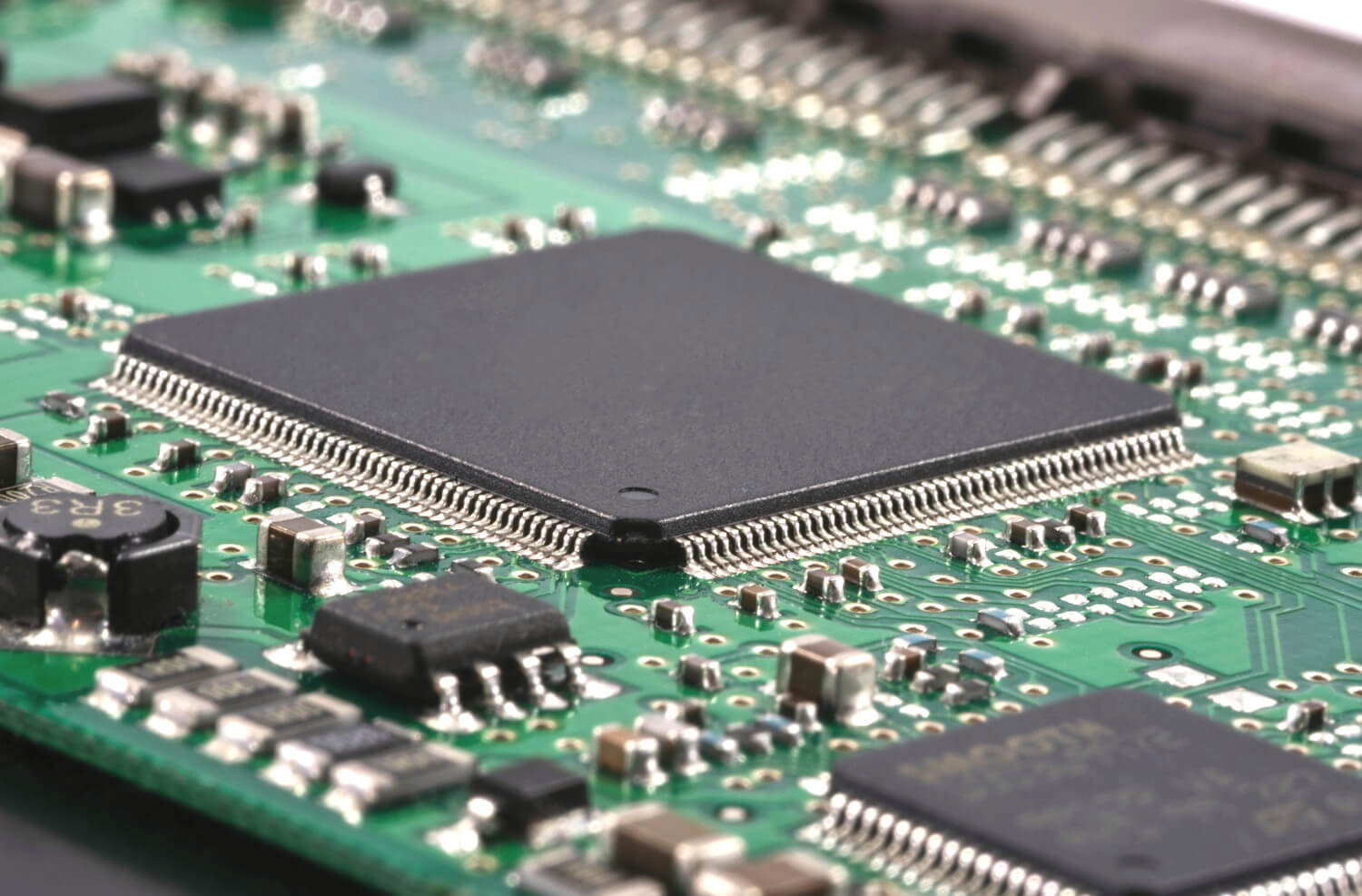

Serielle SMD-Bestückung

Seit 1988 sind wir auf die SMD-Technik spezialisiert, welche für die direkte Lötung von Bauteilen auf Leiterplatten steht. Unsere drei SMD-Automaten garantieren die zuverlässige Bestückung von Klein- und Mittelserien.

SMD-Bestückung

Weitere Infos

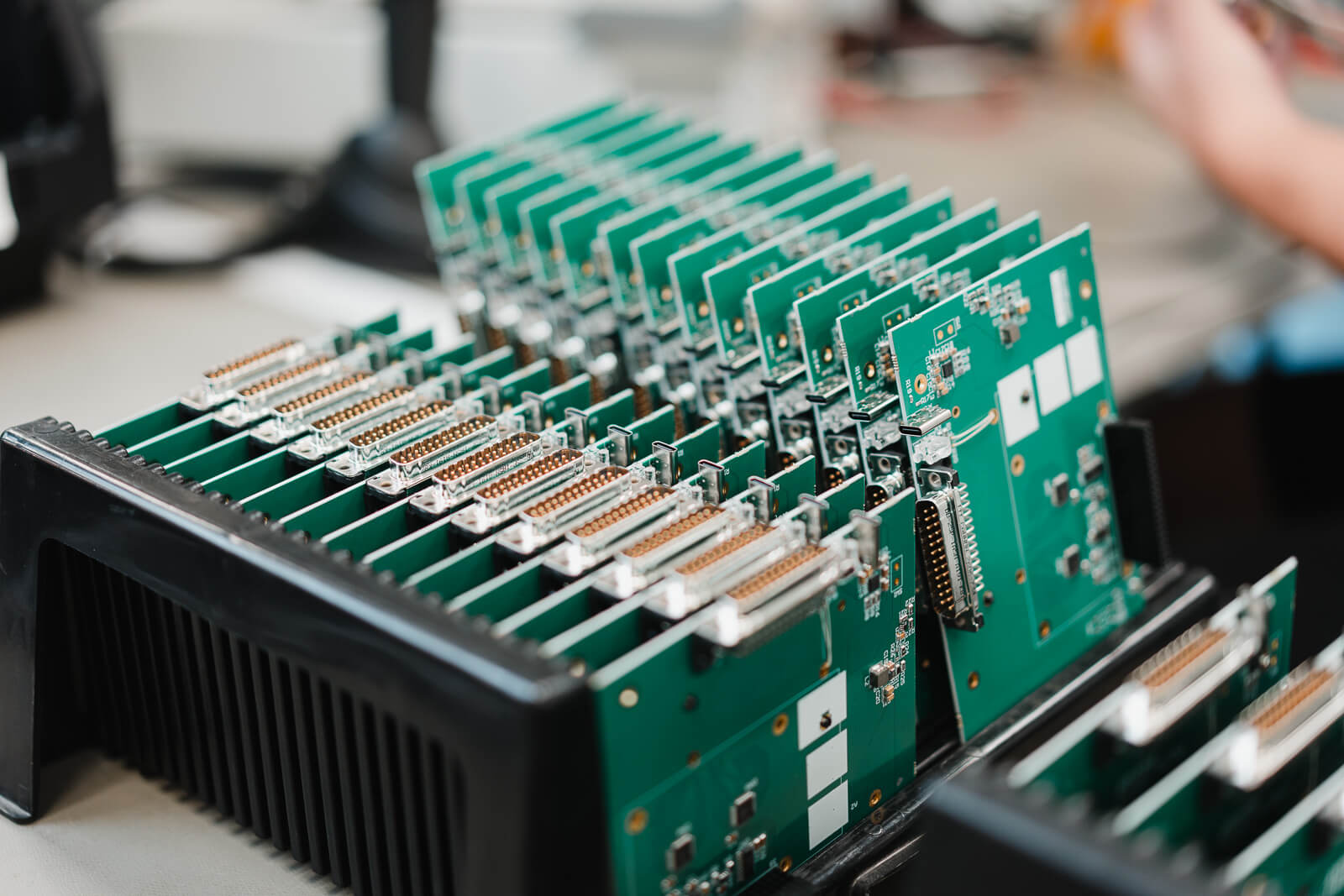

Traditionelle THT-Bestückung

THT-Bestückung

Weitere Infos

Das THT-Verfahren bietet nach wie vor wesentliche Vorteile für die Bestückung größerer Bauteile und ist daher wichtiger Bestandteil unserer Elektronikfertigung.

Robuste BGA-Bestückung

Bei der „Ball Grid Array“-Technologie sorgen gitterartig angeordnete Lotperlen unterhalb von IC-Gehäusen für die Verbindung mit der Leiterplatte. Diese Methode ermöglicht besonders robuste Verbindungen.

Geprüfte Qualität für Ihre bestückten Leiterplatten

Qualitätssicherung und Prüfverfahren

Weitere Infos

Hochwertige Qualität steht bei unserer Leiterplattenbestückung stets im Vordergrund. Darum wird jede bestückte Platine sorgfältig geprüft. Optische Kontrollen sowie manuelle oder automatisierte Funktionstests helfen dabei, mögliche Fertigungsfehler frühzeitig zu erkennen und eine gleichbleibend hohe Qualität sicherzustellen.

Das sagen unsere Kunden

Bereits seit über 40 Jahren arbeiten wir erfolgreich mit HEINEN Elektronik zusammen. Wir sind überzeugt von der tiefen Fertigungskompetenz des Unternehmens, insbesondere im Bereich der SMD-Bestückung, und freuen uns auf viele weitere Jahre der konstruktiven Zusammenarbeit.“

Seit über 25 Jahren schätzen wir HEINEN Elektronik als zuverlässigen Partner bei der Fertigung von Platinen und Baugruppen für unsere individuellen Anforderungen. Eine Zusammenarbeit, die von den Stärken des Mittelstandes – Flexibilität, Zuverlässigkeit und Qualität – geprägt ist.

Gleich ob einfache oder komplexe Baugruppen, kleine oder große Stückzahlen, HEINEN Elektronik bietet uns die Flexibilität, die wir benötigen. Für uns ist HEINEN Elektronik ein sehr angenehmer und zuverlässiger EMS-Dienstleister.“

Neben der stets zuverlässigen Bestückung von Leiterplatten unterstützt uns HEINEN Elektronik auch in der Elektronikentwicklung neuer Produkte. Wir sind froh, damit einen kompetenten und vertrauensvollen Partner für unsere Elektronik gefunden zu haben.

FAQ zur Platinenbestückung

Welche Verfahren der Leiterplattenbestückung bietet HEINEN Elektronik an?

HEINEN Elektronik bietet SMD-, THT- und BGA-Bestückung an. Welches Verfahren eingesetzt wird, hängt vor allem von Bauteilart, Bauform, mechanischer Belastung und Packungsdichte der Leiterplatte ab.

Typische Einsatzbereiche sind:

SMD-Bestückung für kleine, kompakte Bauteile und eine hohe Packungsdichte auf der Leiterplatte
THT-Bestückung für bedrahtete Bauteile, Steckverbinder und Komponenten mit höherer mechanischer Belastung
BGA-Bestückung für komplexe ICs mit vielen Anschlüssen und sehr hoher Anschlussdichte auf kleiner Fläche
Mischbestückung, wenn SMD-, THT- und BGA-Bauteile gemeinsam auf einer Baugruppe eingesetzt werden

So lässt sich das Bestückungsverfahren gezielt an die technische Auslegung der Baugruppe anpassen und auch bei komplexeren Leiterplatten sinnvoll kombinieren.

Sind Mischbestückungen aus SMD, THT und BGA möglich?

Ja, HEINEN Elektronik fertigt auch Mischbestückungen aus SMD-, THT- und BGA-Bauteilen. Das ist besonders dann sinnvoll, wenn eine Baugruppe unterschiedliche Bauteiltypen und damit verschiedene Bestückungs- und Lötverfahren erfordert.

Typische Kombinationen sind:

SMD und THT für kompakte Elektronik mit zusätzlichen bedrahteten Bauteilen oder Steckverbindern
SMD und BGA bei hoher Packungsdichte und komplexen integrierten Schaltungen
SMD, THT und BGA auf einer gemeinsamen Baugruppe, wenn unterschiedliche elektrische und mechanische Anforderungen zusammenkommen

Die Fertigungsprozesse werden dabei so aufeinander abgestimmt, dass die einzelnen Verfahren zuverlässig kombiniert werden können.

Für welche Branchen bestückt HEINEN Elektronik Leiterplatten?

HEINEN Elektronik bestückt Leiterplatten für unterschiedliche industrielle Anwendungen – besonders dort, wo kundenspezifische Elektronik zuverlässig und in kleinen bis mittleren Serien gefertigt werden soll.

Typische Branchen und Anwendungsbereiche sind:

Mess- und Regeltechnik
Maschinen- und Anlagenbau
Industrieelektronik
Automatisierungstechnik
IT-Hardware
Automobilelektronik
Kassensysteme
Transportwesen

Auch wenn Ihre Branche nicht ausdrücklich genannt ist, prüfen wir projektbezogen, ob Ihre Baugruppe zu unseren Fertigungsmöglichkeiten passt. Entscheidend sind vor allem die technischen Anforderungen, die geplante Stückzahl und der Aufbau der Leiterplatte.

Welche Losgrößen bietet HEINEN Elektronik für die PCB-Bestückung an?

HEINEN Elektronik ist auf kleine und mittlere Losgrößen in der PCB-Bestückung ausgerichtet. Typischerweise fertigen wir Leiterplatten ab 10 Stück bis etwa 500 Stück.

Die passende Losgröße hängt unter anderem von Abmessungen und Komplexität der Leiterplatte ab:

Kleine Leiterplatten können auch in höheren Stückzahlen gefertigt werden
Große oder komplexe Leiterplatten eignen sich eher für kleinere Serien
Losgrößen ab 10 Stück sind grundsätzlich möglich
Größere Stückzahlen prüfen wir individuell anhand der jeweiligen Baugruppe

Da jede Elektronik andere Anforderungen mitbringt, stimmen wir die wirtschaftlich und fertigungstechnisch sinnvolle Stückzahl individuell auf Ihr Projekt ab.

Bietet HEINEN Elektronik auch Prototypenbestückung an?

Ja, HEINEN Elektronik bietet auch Prototypenbestückung an – allerdings nicht als klassische Express- oder Einzelanfertigung ohne weiteren Projektbezug.

Prototypen fertigen wir insbesondere:

im Rahmen von Elektronikentwicklungen
bei geplanter anschließender Serienfertigung
zur technischen Erprobung und Absicherung einer Baugruppe
in enger Abstimmung mit Entwicklung und Fertigung

So lässt sich die Baugruppe bereits früh unter realistischen Fertigungsbedingungen prüfen und bei Bedarf für die spätere Serie optimieren.

Wer übernimmt die Materialbeschaffung?

HEINEN Elektronik kann die Materialbeschaffung vollständig übernehmen. Alternativ können Leiterplatten, Bauteile oder einzelne Komponenten auch vom Kunden beigestellt werden.

Je nach Projekt sind unterschiedliche Modelle möglich:

Komplette Materialbeschaffung durch HEINEN Elektronik
Beistellung durch den Kunden, zum Beispiel bei bereits vorhandenen Bauteilen
Kombinierte Beschaffung, wenn ein Teil des Materials durch HEINEN und ein Teil durch den Kunden bereitgestellt wird

Welche Variante sinnvoll ist, stimmen wir individuell auf das Projekt und die vorhandene Materialplanung ab.
