Die Technologie schrumpft. Elektronische Geräte werden schneller, energieeffizienter und damit immer kleiner – jeder kennt es vom eigenen Mobiltelefon. Auch in der Industrie spielt dieser fortwährende Trend eine wichtige Rolle. Doch wie lassen sich die steigenden Anforderungen umsetzen? Erfahren Sie jetzt, welche Herausforderungen mit der Miniaturisierung einhergehen und wie wir diese meistern, ohne dabei Kompromisse bei der Leistung einzugehen.

Inhaltsverzeichnis

Der fortwährende Trend zur Miniaturisierung

Die Miniaturisierung von Elektronik begann etwa zur Mitte des 20. Jahrhunderts und ist eng mit den Fortschritten in der Halbleiter-Technologie verknüpft. Während die ersten transistorgesteuerten Geräte recht groß und teuer in der Herstellung waren, wurden die Transistoren im Laufe der Zeit zunehmend kleiner und kostengünstiger.

Heute hat die Miniaturisierung von Elektronik zu einer beispiellosen Verkleinerung von Geräten geführt. Es ist ein dynamischer und sich schnell verändernder Bereich, der ständig neue Möglichkeiten und Herausforderungen bietet.

Chancen und Vorteile der Miniaturisierung

Die Verkleinerung von elektronischen Geräten bringt eine Reihe von Vorteilen für Nutzer und Umwelt mit.

Effizienz auf kleinstem Raum

Ein wichtiger Faktor beim Kauf eines Elektrogeräts ist der Energieverbrauch. Es scheint fast logisch: Je kleiner das Gerät, desto weniger Energie benötigt es.

Tipp: Erfahren Sie jetzt, wie wir Low Power Design anwenden, um Elektronik auf kleinstem Raum energieeffizient zu realisieren.

Komfortabel dank kompakt

Darüber hinaus führt die Verkleinerung von elektronischen Geräten meist zu einer verbesserten Funktionalität und Nutzererfahrung. Kleine, tragbare Geräte sind bequemer zu bedienen und ermöglichen eine breitere Palette von Anwendungen als große, fest installierte Systeme.

Ob am Handgelenk oder locker in einer Hand: Kleine Geräte erweisen sich im Alltag als sehr praktisch

Miniaturisierung als Motor für Innovation

Die Miniaturisierung von Elektronik ermöglicht die Entwicklung völlig neuer Technologien, die vorher nicht denkbar waren. Beispiele hierfür sind Wearable-Technologien wie Smartwatches und Fitness-Tracker, implantierbare medizinische Geräte sowie das Internet der Dinge (IoT). Auch bestehende Produkte können verbessert und optimiert werden – ein Beispiel dafür ist der Smartphone-Markt, der von immer kleineren und leistungsfähigeren Mikrochips angetrieben wird.

Die Miniaturisierung von Elektronik hat also erhebliche Vorteile und eröffnet spannende Möglichkeiten für die Zukunft der industriellen Elektronikentwicklung.

Herausforderungen bei der Miniaturisierung von Elektronik

Es ist jedoch wichtig zu beachten, dass diese Fortschritte auch neue Herausforderungen mit sich bringen, die es zu bewältigen gilt.

Technische Grenzen in der Herstellung

Die Miniaturisierung birgt technische Herausforderungen. Mit sinkender Größe steigen Schwierigkeiten bei Herstellung, Montage und Prüfung. Traditionelle Fertigungsmethoden finden bei kleinsten Größen ihre Grenzen, während die Investition in neue Techniken kosten- und zeitintensiv sein können.

Vergleich große kleine elektronische Baugruppe

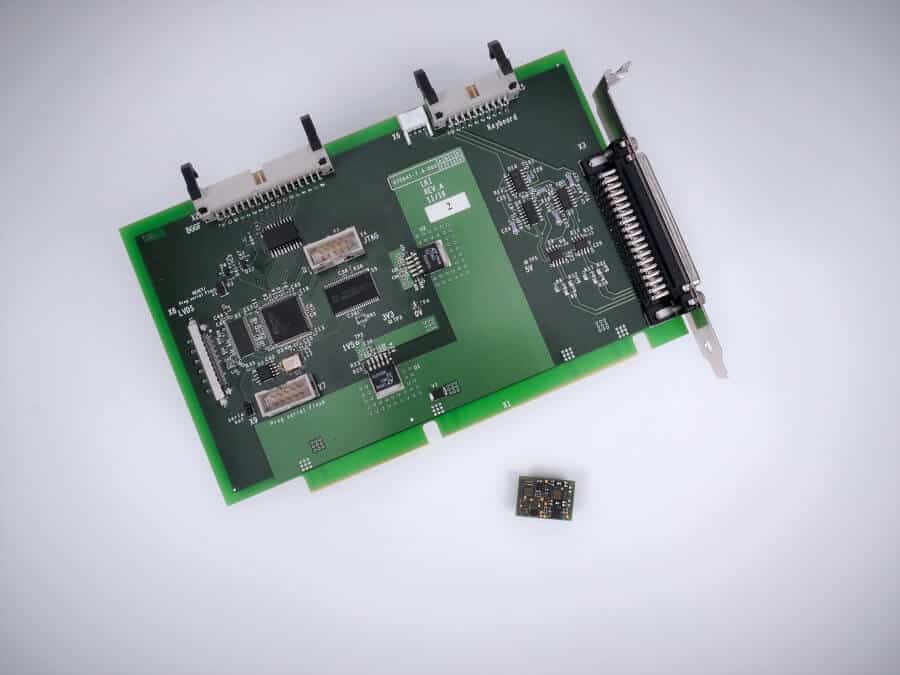

Kleiner, komprimierter, kaum erkennbar: Mini-Platinen benötigen spezialisierte Fertigungstechnologien

Kosten vs. Nutzen

Obwohl Miniaturisierung weniger Material verbraucht, kann sie teuer sein. Denn neue Technologien und Herstellungsverfahren erfordern erhebliche Investitionen in spezialisierte Ausrüstung und qualifiziertes Personal. Die Herausforderung besteht darin, die Kosten zu regulieren und gleichzeitig die Rentabilität zu sichern. Doch in der Regel gleichen die Vorteile der Miniaturisierung – verbesserte Leistung, mehr Funktionalität und geringerer Energieverbrauch – die erhöhten Kosten aus.

Erschwerte Qualitätssicherung

Mit der Miniaturisierung steigt auch die Komplexität der Qualitätssicherung. Kleinste Fehler sind schwerer zu erkennen und zu beheben, was das Testen aufwendiger macht. Selbst unter dem Mikroskop können mikroskopisch kleine Bauteile schwer identifizierbar sein.

Miniaturisierung bei HEINEN Elektronik

Wir haben uns darauf spezialisiert, kundenspezifische Elektronik für eine Vielzahl von Branchen zu entwickeln. Dabei sehen wir die Miniaturisierung als Chance zur Verbesserung von Effizienz und Leistung, aber auch als Potential für Innovation.

Ein ganzheitlicher Blick: Wie wir Elektronik kleiner und effizienter (re-)designen

Ein typisches Beispiel unserer Arbeit sind Re-Design-Projekte. Hierbei bringen Kunden oft einen ersten, von ihnen selbst entworfenen Prototypen mit. Obwohl diese Prototypen bereits funktionstüchtig sind, besteht meist Optimierungsbedarf hinsichtlich Kompaktheit und Leistung. Durch unsere Erfahrung und Expertise sind wir in der Lage, solche Geräte kleiner, kompakter und effizienter zu gestalten.

Elektronische Plattform zur Steuerung von Messgeräten, Extrudern und Antrieben
Möglichst viele Schnittstellen auf möglichst kleinem Raum: Dafür eignen sich „Huckepackplatinen“

Um diese Verbesserungen zu erzielen, betrachten wir das gesamte Gerät, nicht nur die einzelne elektronische Baugruppe. Wir überprüfen, wie die Elektronik am besten in das Endprodukt eingebettet wird. Hierfür entwickeln wir Methoden zur kompakten Anordnung von Baugruppen, wie beispielsweise die Verwendung von „Huckepack-Platinen“ und effizienteren Platinenlayouts. Weiterhin ist die Wärmeabfuhr ein wichtiger Aspekt, den wir berücksichtigen, um die optimale Leistung und Langlebigkeit der Elektronik sicherzustellen.

Referenz: Schauen Sie sich eines unserer Kundenprojekte an, in dem wir zur Platzoptimierung mit einer Huckepackplatine gearbeitet haben.

3D-Druck zur Vorerprobung in der Entwicklung

Die Herausforderungen der Miniaturisierung müssen in unserem Entwicklungsalltag stets berücksichtigt werden. Für eine optimale Integration der Baugruppe nutzen wir CAD-Software und 3D-Drucktechnologie in der Elektronik. Mithilfe vom Kunden bereitgestellter CAD-Daten können wir uns in die Maschine „hineindenken“. Wir erstellen 3D-Modelle und überprüfen die Platzverfügbarkeit mittels 3D-gedruckten Modellen. Diese Technologie ermöglicht es uns auch, Gehäuse vorab zu drucken, um die Platzverfügbarkeit optimal zu testen.

3D-gedrucktes Gehäuse zur Vorerprobung
Mit einem 3D-gedruckten Gehäuse lässt sich geringer Platzbedarf vorab testen, hier z.B. für ein Handgerät

Modernisierung der Fertigung zur Umsetzung kleiner und großer Anforderungen

Die Miniaturisierung in der Elektronik setzt den Einsatz von modernsten Fertigungstechnologien voraus. Für die Nutzung aktueller integrierter Schaltungen (IC) sind beispielsweise Kondensatoren erforderlich, die kleiner als 0603 (nach EIA-Standard) sind.

Die Antwort von HEINEN Elektronik auf diese steigenden Anforderungen war die Anschaffung eines neuen, modernen SMD-Bestückungsautomaten für unsere Elektronikfertigung. Dieser Automat ist in der Lage, selbst kleinste Bauteile mit einer Größe von 01005 präzise auf den Leiterplatten zu platzieren.

Moderne Fertigungstechnologie für kleinste Bauteile
Unser neuer SMD-Automat bestückt millimeterkleine Bauteile in Millisekunden

Die kleinsten SMD-Bauteilgrößen im Überblick (EIA-Standard)

Für einen Eindruck, wie klein ein kleines Bauteil ist, finden Sie hier einen Überblick der standardisierten SMD-Bauteilgrößen – Angaben in Millimetern.

EIA-Code Größe (mm)
01005 0.4 x 0.2
0201 0.6 x 0.3
0402 1.0 x 0.5
0603 1.6 x 0.8

Investition in Qualitätssicherung zur Inspektion kleinster Bauteile

Fehlerhaft bestückte Bauteile bis zu einer Größe von 0603 lassen sich noch unter der Lupe erkennen – doch je kleiner das Bauteil wird, desto schwieriger wird die Qualitätssicherung. Darum investierten wir im selben Zug in ein modernes Qualitätsinspektionssystem mit Wechselbildkamera. Damit kann jedes Bauteil – unabhängig von seiner Größe – bequem und präzise am PC-Monitor überprüft werden. So können selbst schwer zu erkennende Fehler schnell identifiziert werden, wie z.B. der sogenannten Tombstone-Effekt – wenn sich ein Bauteil während des Lötprozesses aufstellt und dadurch keinen effizienten elektrischen Kontakt herstellt.

Automatische optische Inspektion einer Leiterplatte
Qualitätsprüfung bequem am Monitor statt durch die Lupe
Lesetipp: Erfahren Sie jetzt, was unser neues Qualitätsinspektion alles leistet – von der Erstmusterprüfung über AOI bis hin zur Wechselbildinspektion.

Darüber hinaus entwickeln und fertigen wir spezielle Adapter für kleinste Leiterplatten. Diese ermöglichen es, winzige Platinen, auf denen kein Platz für Stecker ist, zu testen und in Betrieb zu nehmen – beispielsweise, um Firmware aufzuspielen.

Ausblick auf die Zukunft der Miniaturisierung in der industriellen Elektronikentwicklung

Die Fortschritte in der Miniaturisierung von Elektronik dürften sich in den kommenden Jahren unvermindert fortsetzen. Entwicklungen in den Bereichen Materialwissenschaft, Fertigungstechniken und der Einsatz von künstlicher Intelligenz zur Steuerung von Design und Produktion werden immer kleinere und leistungsfähigere elektronische Bauteile hervorbringen. Gleichzeitig wird die Integration von Elektronik in Bereichen, in denen sie bisher nicht präsent war – von Wearables bis hin zu intelligenten Gebäuden und Städten – weiter zunehmen.

Zukunft einer vernetzten Welt
Alles vernetzt: Ein Blick in die Zukunft

Die Konvergenz von Technologien wie dem Internet der Dinge (IoT), Big Data und Künstlicher Intelligenz führt zu vernetzten und autonomen Systemen, die stark von der kontinuierlichen Miniaturisierung profitieren. In der aufkommenden Ära der „Alles-vernetzt“-Welt wird die Fähigkeit, leistungsstarke Elektronik in immer kleineren Formfaktoren zu integrieren, entscheidend sein.

Die Rolle von HEINEN Elektronik in dieser Zukunft

Als Anbieter von kundenspezifischer Elektronik gehört es zu unserer Aufgabe, uns am Trend zur Miniaturisierung zu orientieren. Unsere Fähigkeit, sich an die ständig wechselnden Anforderungen anzupassen wird weiterhin dazu beitragen, innovative Lösungen für unsere Kunden zu entwickeln.

Eines ist sicher: Die Zukunft der Elektronik liegt in der Miniaturisierung. Wir sind bestrebt, unsere Kunden optimal bei diesen technologischen Fortschritten zu unterstützen.
