Inhaltsverzeichnis
- Sichtkontrolle: Manuelle optische Inspektion
- Wechselbildinspektion: Automatisierter Bildvergleich
- AOI: Automatische Optische Inspektion
- Röntgeninspektion: Überprüfung versteckter Verbindungen
- Verfahren für Sichtprüfung im Vergleich
Sichtkontrolle: Manuelle optische Inspektion

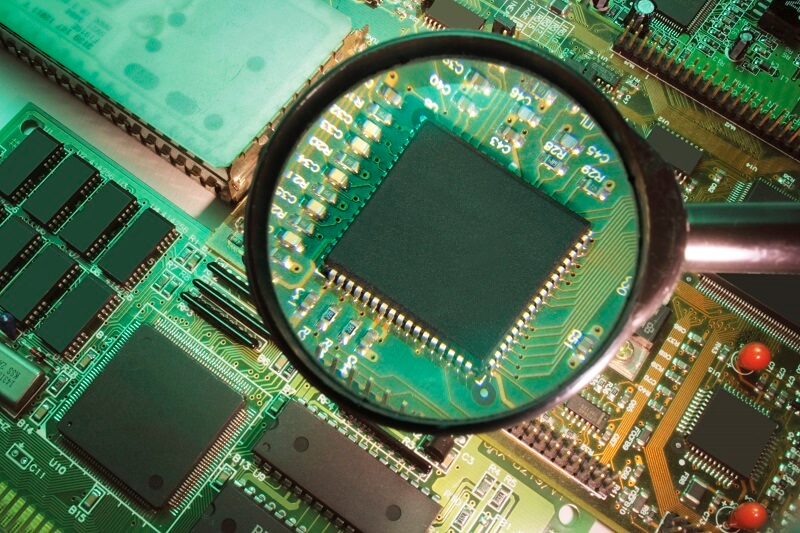

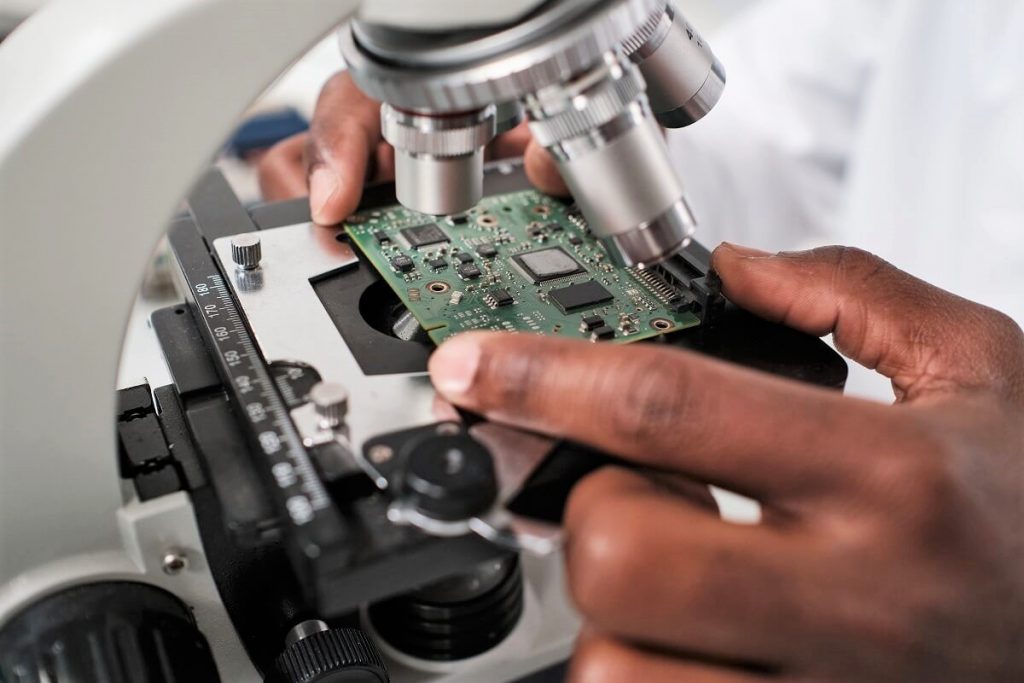

Bei der manuellen Inspektion wird die elektronische Baugruppe visuell geprüft – mit bloßem Auge, über eine Lupe oder Mikroskop. Diese Methode ist kostengünstig und flexibel, da sie keine spezielle Ausrüstung erfordert und leicht auf verschiedene Baugruppen angewendet werden kann.
Manuelle Inspektionen werden in der Serienfertigung stichprobenartig eingesetzt oder wenn einzelne Baugruppen bei einem Inspektionsautomaten durchgefallen sind. Einige Nachteile dieser Methode sind die Subjektivität und fehlende Nachverfolgbarkeit, was zu inkonsistenten Ergebnissen führen kann.
Wechselbildinspektion: Automatisierter Bildvergleich
Die Wechselbildinspektion vergleicht Bilder von korrekten Baugruppen mit Bildern der zu prüfenden Baugruppe. Diese Inspektion erfolgt mittels spezieller Software, die Abweichungen automatisiert erkennt und anzeigt.
Diese Technik ist objektiver als die manuelle Inspektion und bietet eine höhere Genauigkeit, da sie konsistent und wiederholbar ist. Wechselbildinspektionen werden häufig in der seriellen Leiterplattenbestückung eingesetzt, um sicherzustellen, dass alle Baugruppen den gleichen hohen Standard erfüllen. Die Einrichtung kann jedoch teuer sein und erfordert spezialisierte Ausrüstung.
AOI: Automatische Optische Inspektion
Die Automatische Optische Inspektion (AOI) nutzt hochauflösende Kameras und Bildverarbeitungstechnologie, um elektronische Baugruppen auf Fehler wie Lötfehler, fehlende Bauteile oder falsche Platzierungen zu überprüfen. AOI-Systeme sind sehr genau und können schnell große Mengen an Baugruppen prüfen, was sie ideal für die Massenproduktion macht.
Die Methode ist konsistent und eliminiert menschliche Fehler, die bei manuellen Inspektionen auftreten können. Die Hauptnachteile von AOI sind die hohen Anschaffungskosten und die Komplexität der Einrichtung, was sie weniger geeignet für kleine Unternehmen oder Prototyping macht.
Röntgeninspektion: Überprüfung versteckter Verbindungen

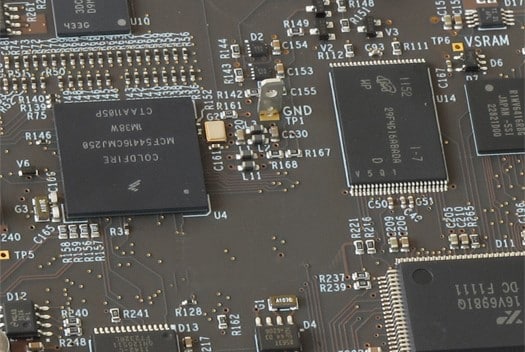

Die Röntgeninspektion ist eine fortschrittliche Methode, die es EMS-Dienstleistern ermöglicht, versteckte Verbindungen und interne Strukturen von Bauteilen zu überprüfen, die mit bloßem Auge nicht sichtbar sind. Durch den Einsatz von Röntgenstrahlen können Defekte wie Lötbrücken, Hohlräume und andere verborgene Fehler erkannt werden.
Dieses Verfahren ist besonders wertvoll für die Prüfung komplexer Baugruppen wie BGA (Ball Grid Array) und anderer Bauteile mit verdeckten Verbindungen. Die Röntgeninspektion ist sehr genau und zuverlässig, aber auch kostspielig und zeitaufwendig, weshalb sie hauptsächlich in kritischen Anwendungen und bei hochkomplexen Baugruppen eingesetzt wird.
Verfahren für Sichtprüfung im Vergleich
Die verschiedenen Sichtprüfverfahren bieten jeweils spezifische Vorteile und eignen sich für unterschiedliche Anwendungsbereiche in der Elektronikfertigung. Die folgende Tabelle vergleicht die vorgestellten Methoden und zeigt, welche Vor- und Nachteile sie in Bezug auf Anwendung, Kosten, Zuverlässigkeit und Zeitaufwand bieten.
| Prüfverfahren | Manuelle optische Inspektion | Wechselbildinspektion | AOI | Röntgeninspektion |
|---|---|---|---|---|
| Anwendung | Serienfertigung stichprobenartig, Prüfung nach Inspektionsautomatenfehlern | Serienproduktion, um sicherzustellen, dass alle Baugruppen den gleichen Standard erfüllen | Massenproduktion, um große Mengen an Baugruppen schnell zu prüfen | Prüfung komplexer Baugruppen wie BGA, verborgene Verbindungen |
| Vorteile | Kostengünstig, flexibel, keine spezielle Ausrüstung erforderlich | Objektiver als manuell, automatisiert, höhere Genauigkeit | Sehr genau, automatisiert, konsistent, eliminiert menschliche Fehler | Erkennung versteckter Defekte, sehr genau und zuverlässig |
| Nachteile | Subjektiv, fehlende Nachverfolgbarkeit, inkonsistente Ergebnisse | Teuer, erfordert spezielle Ausrüstung | Hohe Anschaffungskosten, komplexe Einrichtung, weniger geeignet für kleine Unternehmen oder Prototypenproduktion | Kostspielig, zeitaufwendig, erfordert spezialisierte Ausrüstung |
| Kosten | Niedrig | Mittel | Hoch | Sehr hoch |
| Zuverlässigkeit | Mittel | Hoch | Hoch | Sehr hoch |
| Zeitaufwand | Niedrig | Mittel | Mittel | Hoch |
Zusammenfassend lässt sich sagen, dass jede Methode der Sichtprüfung ihre spezifischen Stärken und Einsatzgebiete hat. So bietet die AOI eine schnelle und genaue Prüfung großer Stückzahlen. Die manuelle Sichtkontrolle hingegen punktet durch ihre Kosteneffizienz, ist jedoch anfälliger für subjektive Fehler. Dafür ist die Röntgeninspektion ganz vorne mit dabei, wenn es um die Prüfung versteckter Verbindungen in komplexen Baugruppen wie BGA geht. Somit hängt die Wahl des richtigen Prüfverfahrens von den spezifischen Anforderungen ab und ist entscheidend, um in der Elektronikfertigung eine hohe Qualität und Kosteneffizienz sicherzustellen.
